KiCadで設計した回路の実装図を作る

電子基板屋さんに部品の実装を発注するときには実装図が必要になります(実装図とは → 実装図サンプル | プリント基板ネット通販P板.com).
僕は電子基板の設計にはKiCadを使っていますが,KiCadからスマートに実装図を作成する方法をわかっていません.なので実装を頼むときは毎度泥臭い方法でそれらしく見える実装図を作成しています.本記事ではその方法を紹介します(もっといい方法があるかもしれません).

当たり障りない例として,以前作ったUSB-Serial変換器の基板を用います.部品のリファレンスが「R1」「C1」みたいな形式になっていませんがお気になさらず(自分ではんだ付けする場合にはこの方が便利だったりします).

f:id:tattatatakemori:20180331220704p:plain

1. メタルマスク用データとシルクのデータをPDFで出力

1.1 レジストのクリアランスを0に

[寸法] > [パッド - レジストのクリアランス]から,レジストのクリアランスと最小幅を0にしておきます.これをした方が見やすくなります.

f:id:tattatatakemori:20180331220919p:plain

1.2 PDFで出力

[ファイル] > [プロット]から,F.MaskとF.SilkをPDFで出力します(表面の場合).基板外形はプロットされた方がいいので,除外にはチェックしません.必要に応じて[フットプリントのリファレンスをプロット]にチェックが必要です(この例では「C1」「R1」てきなのを使ってないせいで不要になっています).

f:id:tattatatakemori:20180331221555p:plain

2. 二つの図を重ねてPDF化

2.1 PDFから画像ファイルを作成

作成したPDFファイルを開き,スクリーンショットを撮るなりして画像ファイルにします.後で透明色を使うので僕はpngにしています.

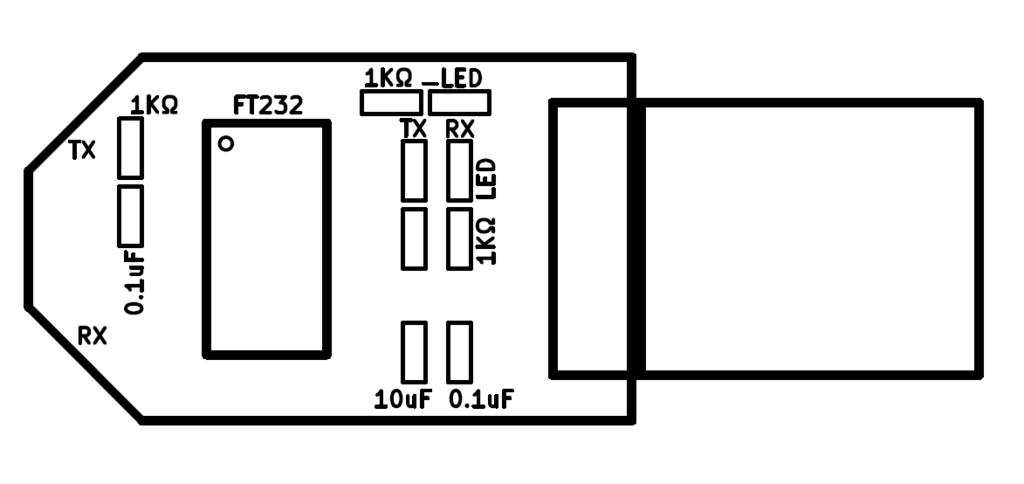

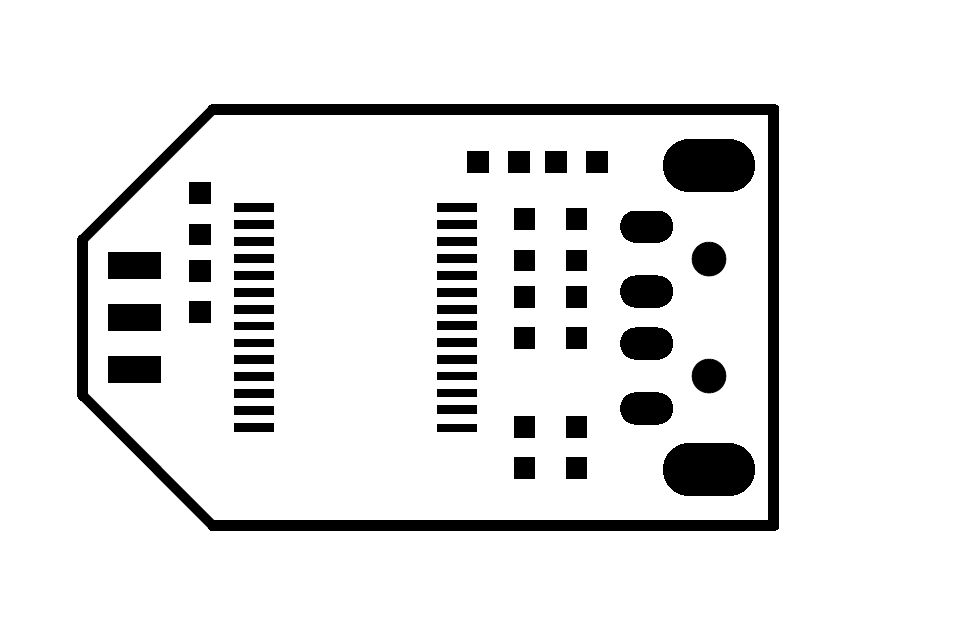

f:id:tattatatakemori:20180331222703p:plain

f:id:tattatatakemori:20180331222105p:plain

2.2 片方の画像の白部分を透明化

片方の画像の白い部分を透明色にします.今回はシルクの方を透明化しました.
僕は透明化には以下のサイトを使っています.

www.peko-step.com

2.3 二つの画像を重ねる

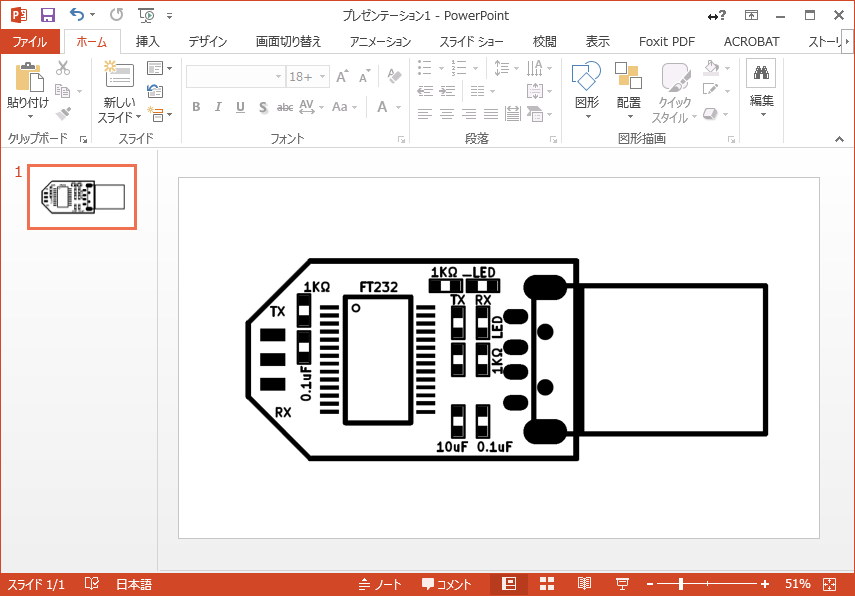

透明化した方を上にして,二つの画像を重ねます.うまく大きさを合わせる必要があります.僕はPowerPointを使っています.

f:id:tattatatakemori:20180331223227p:plain

2.4 PDFで出力

最期に,PowerPointの機能をそのまま使ってPDFで出力します.



以上の手順でそれらしい実装図を作成できます.他に注釈などを入れたい場合はPowerPoint上で追加するのがいいでしょう.

他にもっとスマートな方法があるかもしれませんが,ひとまずこれでなんとかなるのでこれでなんとかしています.
